Transmisor de la Baliza de CW.

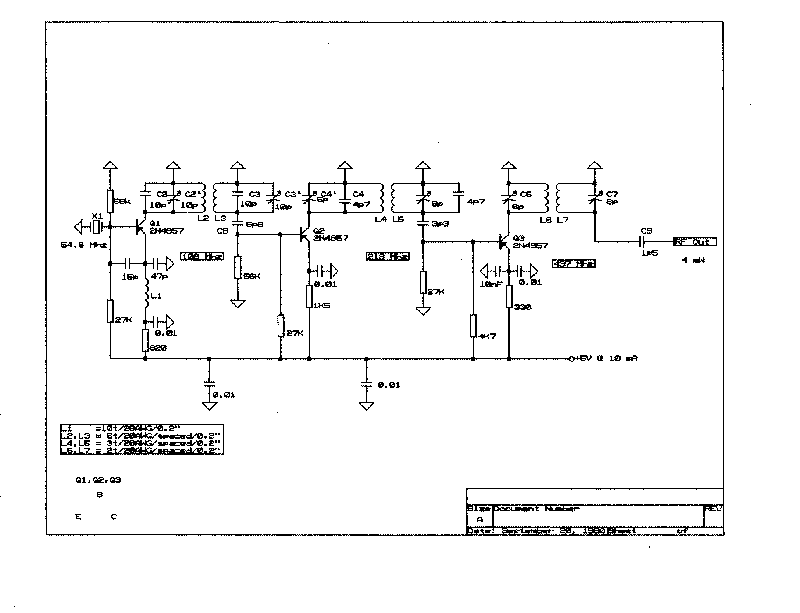

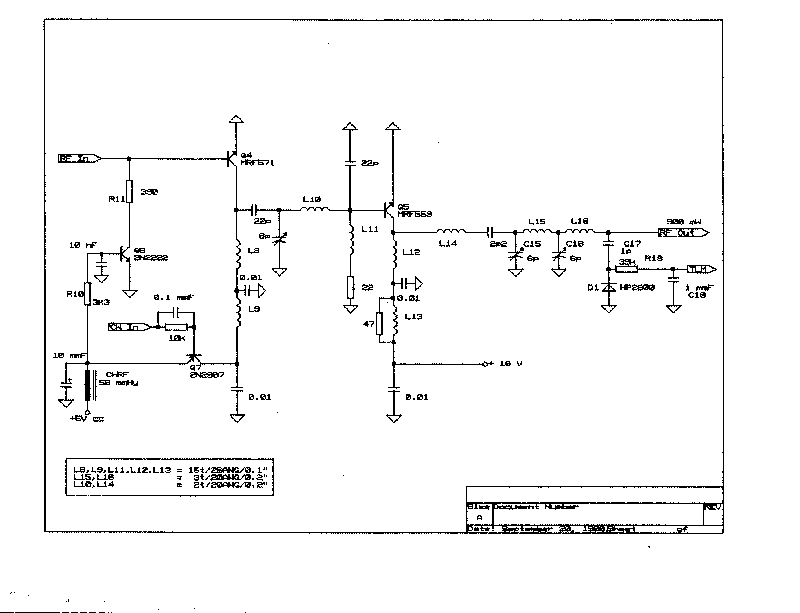

   Circuitos del excitador (Izquierda) y etapa de Salida (derecha)
del Transmisor de la Baliza de CW.
(Click en las imágenes para ampliar).

Excitador Salida

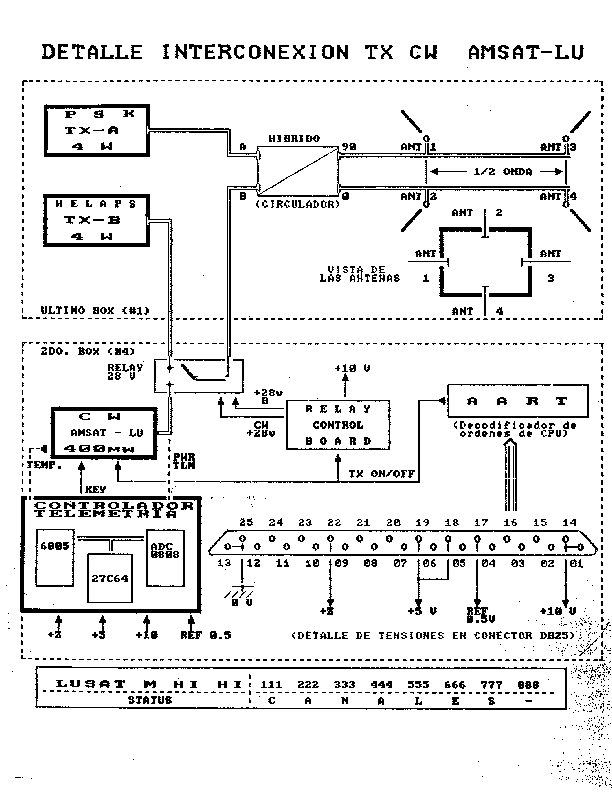

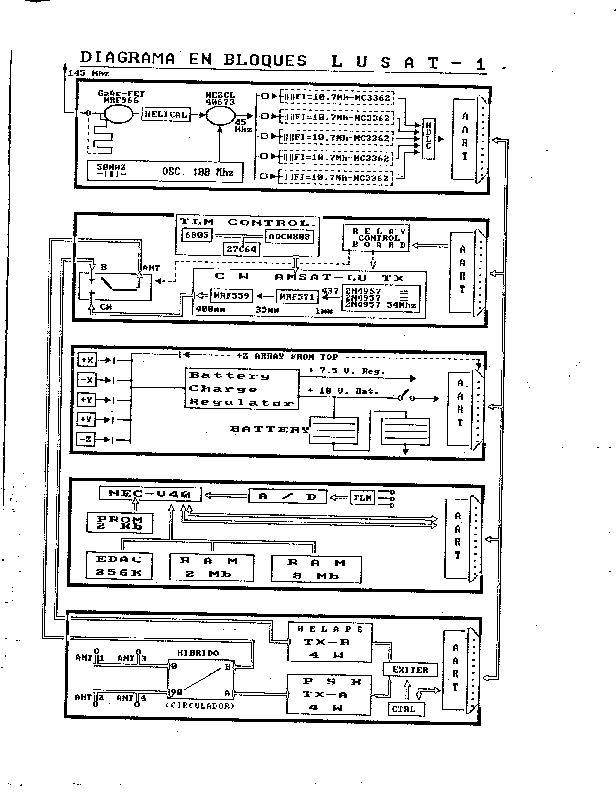

Diagrama en bloques de la interconexion
de los distintos módulos de la Baliza de CW
y del Satelite LUSAT Completo.

Interconexion Lusat Bloques
